RPM 모드 정량이송펌프, iPump 4S/YZ15A
펌프의 모델과 헤드, 그리고 헤드의 수량에 따라 공급가가 다릅니다.
펌프의 선택 방법
1. 이송모드선택 : rpm모드, 유량모드, 분주모드
2. 분당 이송유량선택 : 사용을 하고자하는 최고와 최저유량을 분당 유량으로 환산
3. 이송 체널 수 결정 : 한번에 이송을 하고자하는 수 결정

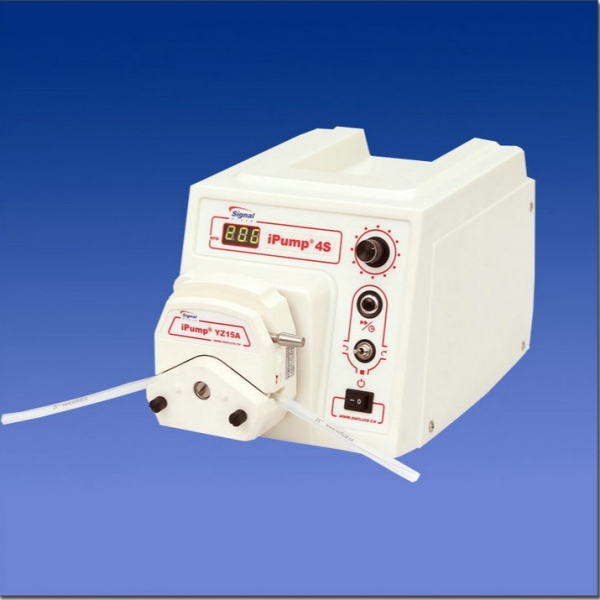

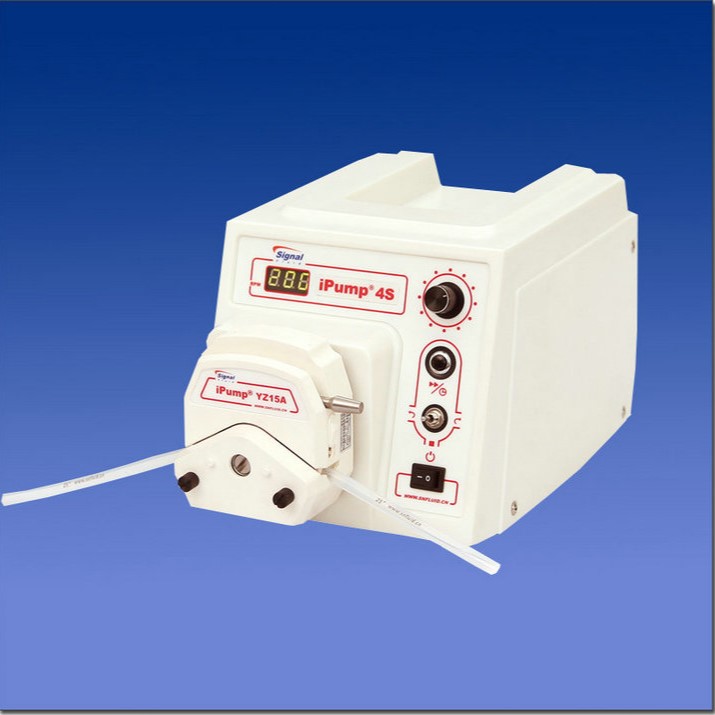

iPump 4S/YZ15A
특징
Standard Speed Peristaltic Pump – RPM Mode
u PUMP DRIVE의 토출 유량을 RPM (±0.1% 이하 정밀도) 단위로 제어 합니다.
u 모터의 회전방향을 정·역회전 가능하여 액체이송 방향을 전환할 수 있습니다.
u Pump-Heads는 싱글, 멀티모드 모두 장착이 가능합니다.
u 유속은 수동으로 조절하거나 외부 조절기를 이용하여 자동으로 조절 가능합니다.
u 유량은 본체와 헤드와 튜브의 선택과 조정으로 결정되며 세가지 중 저 사양에 따릅니다.
u 작동 파라메터는 자동으로 저장됩니다.
u M 모델은 SUS하우징으로 먼지와 물기로부터 보호가 됩니다. (IP54)
u 튜빙에 용액을 빠르게 채우고 비우기 위한 프라이밍 기능이 있습니다.
u Foot Switch Control이 가능합니다. (Start/Stop, Option)
규격

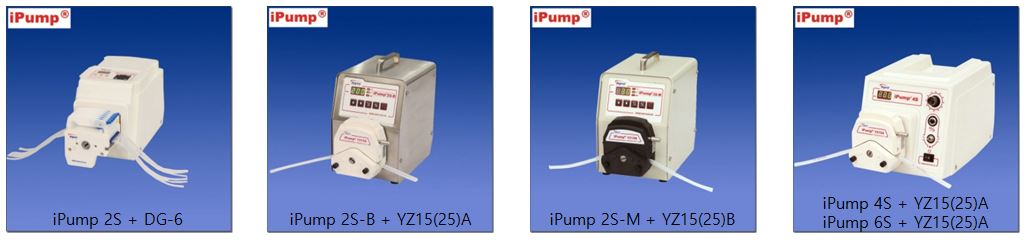

| Model |
iPump 2S |
iPump 2S
iPump 2S-B
iPump 2S-M |
iPump 4S |
iPump 4S
iPump 4S-B
iPump 4S-M |
iPump 6S |
iPump 6S
iPump 6S-B
iPump 6S-M |
iPump 6S-W |
| Flow range (ml/min) |
0.0001 ~ 825 |
0.008 ~ 1710 |
0.008 ~ 2416 |
≤ 6061 |
| Speed (rpm) |
0.1 to 200 |
0.1 to 400 |
0.1 to 600 |
0.1 to 600 |
| Reversible pumping |
Yes |
| Speed control (rpm) |
0.1 rpm (<100rpm), 1 (≥100rpm) |
1 |
| Time control |
0.1s ~ 99hr |
| Display |
3-digit LED Displays, current rpm |
| Interface |
RS 485 |
| External control |
Start/Stop, cw/ccw control and speed control 0~5V, 0~10V, 4~20mA, 0~10KHz for choice |
| Power supply |
AC 90V ~ 260V, 50/60Hz |
| Power consumption |
< 35 W |
< 50 W |
< 75 W |
≤ 100 W |
| Operating condition |
Temperature 0 to 40 ℃ |
| Relative humidity |
< 80 % |
| IP rating |
IP31, IP54(M) |
IP31, IP54(M) |
IP31, IP54(M) |
IP31 |
| Body material |
Plastic, SUS(B,M) |
Plastic, SUS(B,M) |
Plastic, SUS(B,M) |
Plastic |
| Pump heads |
YZ15A, YZ15B, YZ25A, YZ25B,
DG-1, DG-2, DG-4, DG-6 |
YZ15A, YZ15B,
YZ25A, YZ25B |
YZ15A, YZ15B, YZ25A, YZ25B, KZ25A |

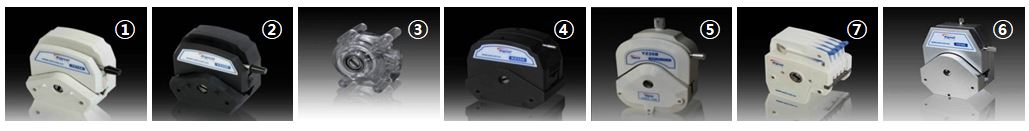

펌프헤드
| PUMP HEAD MODEL |
CHANNEL
NUMBER |
TUBE SUITED(mm) |
MAX FLOW RATE
(ml/min) |
제품
사진 |
| YZ15A (PSF) |
1 |
13#14#19#16#25#17#18# |
2416 |
① |
| YZ25A (PSF) |
1 |
15#24# |
1856 |
| YZ15B (PPS) |
1 |
13#14#19#16#25#17#18# |
2416 |
② |
| YZ25B (PPS) |
1 |
15#24# |
1856 |
| BZ15-14 |
1 |
14# |
150 |
③ |
| BZ15-16 |
1 |
16# |
489.9 |
| BZ25A |
1 |
24# |
1630 |
| KZ25A |
1 |
15#24#35#36# |
6061 |
④ |
| YZ35B(PSF) |
1 |
73#82# |
13000 |
⑤ |
| YZ35A (aluminum alloy) |
1 |
73#82# |
13000 |
⑥ |
| DG-1A (6 ROLLERS) |
1 |
Wall Thickness
0.8-1OD≤3.17 |
75.12 |
⑦ |
| DG-1B (10 ROLLERS) |
1 |
Wall Thickness
0.8-1OD≤3.17 |
54.65 |
| DG-2A (6 ROLLERS) |
2 |
Wall Thickness
0.8-1OD≤3.17 |
75.12 |
| DG-2B (10 ROLLERS) |
2 |
Wall Thickness
0.8-1OD≤3.17 |
54.65 |
| DG-4A (6 ROLLERS) |
4 |
Wall Thickness
0.8-1OD≤3.17 |
75.12 |
| DG-4B (10 ROLLERS) |
4 |
Wall Thickness
0.8-1OD≤3.17 |
54.65 |
| DG-6A (6 ROLLERS) |
6 |
Wall Thickness
0.8-1OD≤3.17 |
75.12 |
| DG-6B (10 ROLLERS) |
6 |
Wall Thickness
0.8-1OD≤3.17 |
54.65 |
| DG-8A (6ROLLERS) |
8 |
Wall Thickness
0.8-1OD≤3.17 |
75.12 |
| DG-8B (10ROLLERS) |
8 |
Wall Thickness
0.8-1OD≤3.17 |
54.65 |
| DG-12A (6ROLLERS) |
12 |
Wall Thickness
0.8-1OD≤3.17 |
75.12 |
| DG-12B (10ROLLERS) |
12 |
Wall Thickness
0.8-1OD≤3.17 |
54.65 |

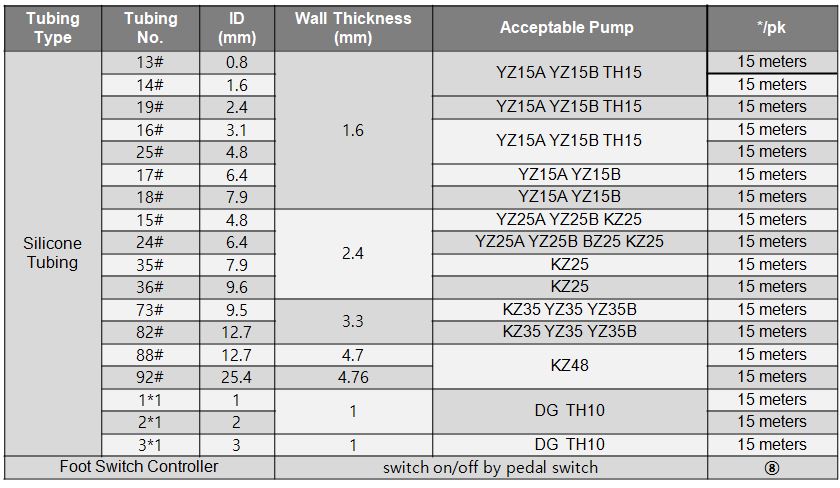

튜빙
. |
